Применения
Запорный клапан применяется для системы очистки газа от пыли в металлургической промышленности и системы сырого газа, который играет роль усечения, также и для усечения других пылесодержащих газопроводов.
Конструктивные особенности:

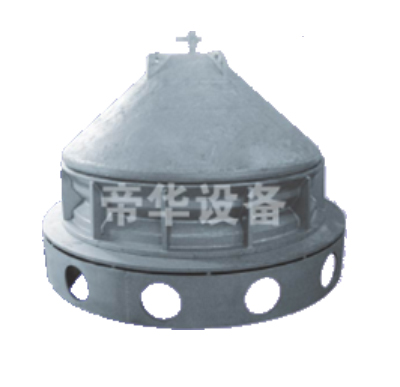

Главный корпус клапана состоит из седла, конусной пробки, штока и шкивов. Открытие и закрытие клапана управляется лебёдкой.
На уплотнительной поверхности настоящего клапана оснащён металлокерамический материал, с хорошей износостойкостью и герметичностью, с надёжностью и длительным сроком службы.
Технические параметры
Рабочая температура: ≤450 ℃
Материал для корпуса клапана: углеродистая сталь
Рабочая среда: пылесодержащий газ, газ
Рабочее давление: ≤0.4MПa

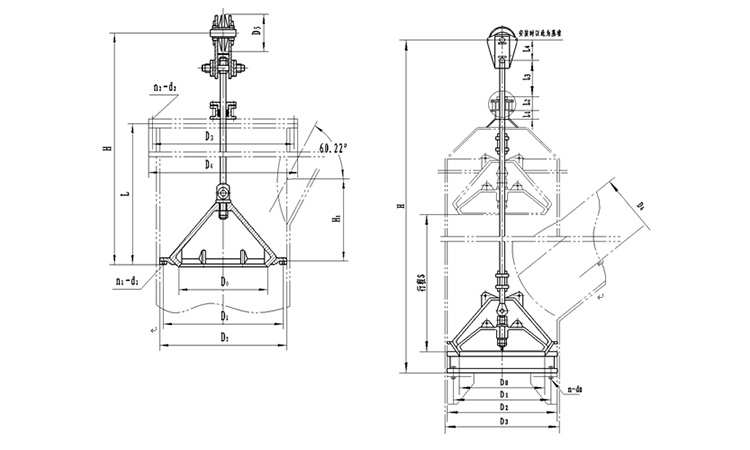

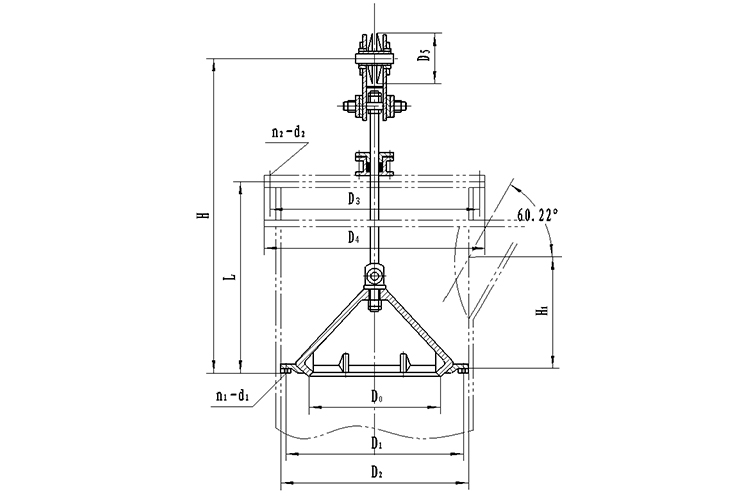

Запорный клапан с пылеочистителем типа J9Y48PH-3 (одноблоковая конструкция)
| No. | DN | H | H1 | L | D0 | D | D1 | D2 | D3 | D4 | D5 | n1- φd1 | n2-d2 | Масса (кг) |
| 1 | 600 | 2480 | 800 | 1920 | 600 | 680 | 805 | 700 | 805 | 855 | 250 | 16- φ24 | 16- φ24 | 1280 |
| 2 | 950 | 5055 | 1468 | 4368 | 820 | 950 | 1024 | 1100 | 1216 | 1270 | 360 | 16- φ17 | 32- φ30 | 1873 |
Запорный клапан с пылеочистителем типа J9Y48PH-S (двухблоковая конструкция)
Конструктивные особенности:
Главный корпус клапана состоит из седла, верхнего и нижнего конуса, штока и шкивов. Открытие и закрытие клапана управляется лебёдкой.
На уплотнительной поверхности настоящего клапана оснащён металлокерамический материал, с хорошей износостойкостью и герметичностью, с надёжностью и длительным сроком службы.
| No. | DN | D0 | D1 | D2 | D3 | D4 | H | h | L1 | L2 | L3 | L4 | n-φd0 | движение | масса (кг) |
| 1 | 1200 | 1150 | 1320 | 1450 | 1500 | 1300 | 4700 | 948 | 138 | 168 | 348 | 350 | 12-φ18 | 2100 | 2150 |
| 2 | 1400 | 1400 | 1520 | 1650 | 2050 | 1580 | 6440 | 1190 | 135 | 276 | 289 | 350 | 12-φ30 | 3500 | 4650 |
| 3 | 1500 | 1500 | 1580 | 1880 | 2240 | 1700 | 7046 | 1216 | 103 | 408 | 255 | 350 | 12-φ40 | 3800 | 4890 |
| 4 | 1890 | 1700 | 1780 | 2120 | 2480 | 1900 | 7346 | 1216 | 103 | 408 | 255 | 350 | 12-φ40 | 4100 | 5785 |
| 5 | 2460 | 2460 | 2540 | 2710 | 3120 | 2680 | 10080 | 1280 | 120 | 420 | 280 | 400 | 12-φ45 | 7000 | 13910 |
