Распределитель шихты делится на два вида: динамоэлектрический распределитель шихты и гидродинамический распределитель шихты

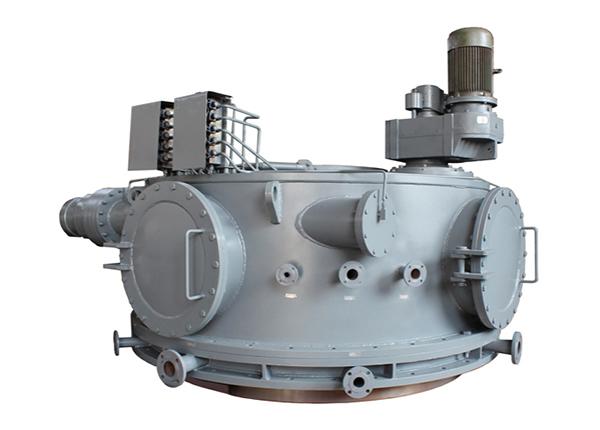

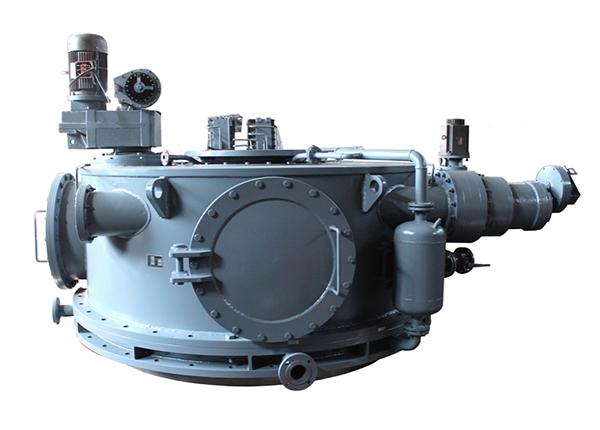

Динамоэлектрический распределитель шихты
Распределитель шихты—ядерное оборудование для доменной печи. Его функцией является контроль качающего угла α и угла вращения β желоба, чтобы по различным образам распределяет шихты на место.
1. Вращение угла β завершается при том, что электромотор приводит редуктор, зубчатое колено,поворотный кожух в действия, в то же время желоб вращается под кожуху.
2. Для реализации движения желоба, исполнительный двигатель переменного тока или частотно-преобразовательный электромотор приводит качающий угол α в действие.
Примечания:
A. Угол α и угол β могут удовлетворить различные требования для распределения шихты. Они могут отдельно двигаться. Пока угол β вращается, угол α может двигать,наоборот то же самое.
B. Два стандартного редуктора отдельно установились вне распределители шихты (так удобно для закупки и замены редуктора). Внутри распределители шихты шатунный привод употребляется,такая конструкция подходит к сложной ситуации внутри распределители шихты.
C. Система водяного охлаждения применяет новый образ составления: шасси водяного охлаждения закрытого типа и распылительная глотка водяного охлаждения открытого типа. Таким образом поверхность нагрева внутри распределители шихты непосредственно соприкасается с охлаждающей водой. В условиях объёма охлаждающей воды 3 куб/час и промышленной чистой воды можно удовлетворить требования.
D. С помощью движения уплотнительного кольца автоматически дополнить азот, таким образом можно остановить газ с пылью вступить в распределитель шихты, не требуется много азотов, 20-60 куб/час
E. Засмасловочный трубопровод установили один на один, не имеет белые места смазки.

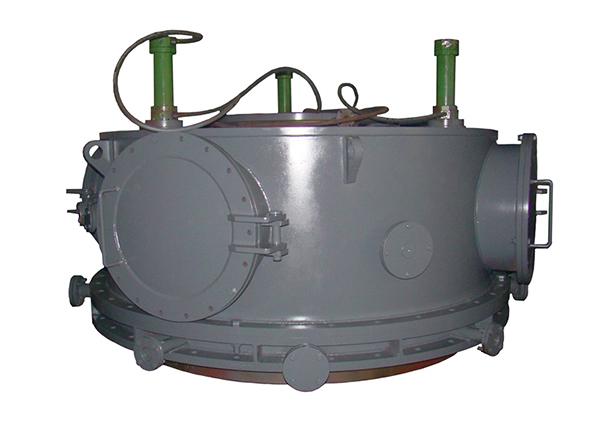

Гидродинамический распределитель шихты
Гидродинамический распределитель шихты является другом видом приводного оборудования, создан на основе динамоэлектрического распределители шихты. Путём гидравлического привода завершается движение желоба. Посредством трёх гидроцилиндров двигалось опорное кольцо сверху и донизу. Имеет взаимозаменяемые детали и технику водяного охлаждения.
Применение
