Применения

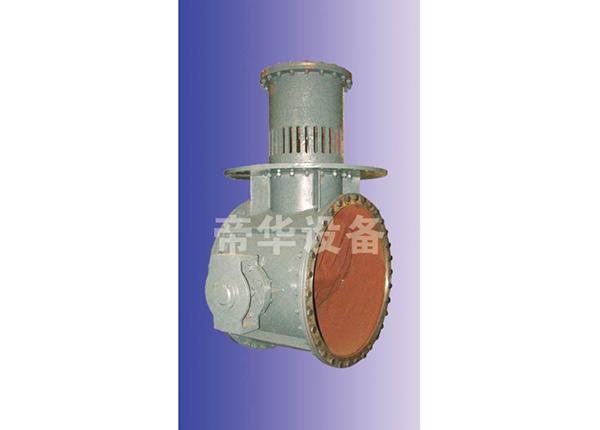

Настоящий клапан установлен на трубопроводе холодного дутья перед воздухонагревателем, чтобы уменьшить или полностью прекратить подачу воздуха в доменную печь без остановки вентилятора.
Технические параметры
Номинальное давление / NP: 0.4МПа
Давление испытания на уплотнение 0.44МПа
Давление испытания на прочность: 0.6МПа
Рабочая температура:≤150 ℃
Угол открытия клапана: 60 °
Средний расход среды:30m／s
Рабочая среда:воздух, газ, пылесодердащий газ

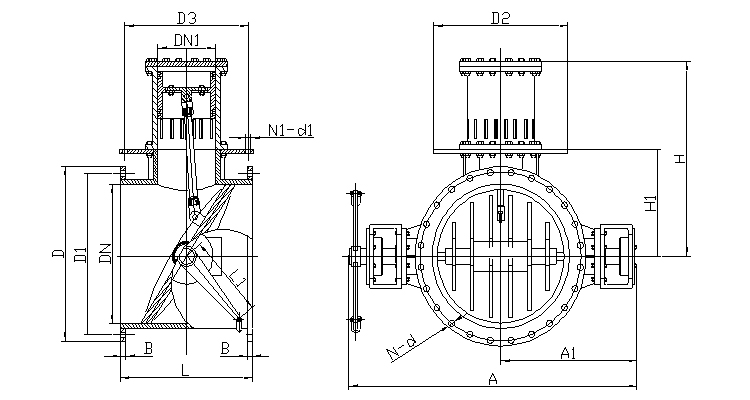

| DN | DN | D | D1 | D2 | D3 | L | B | A | A1 | H | H1 | L1 | N-d | N1-D1 | масса(кг) |
| 520 | 253 | 650 | 610 | 430 | 412 | 400 | 18 | 1190 | 530 | 730 | 382 | 370 | 28 -18 | 12-9 | 825 |
| 600 | 253 | 755 | 705 | 430 | 412 | 530 | 18 | 1270 | 570 | 778 | 430 | 370 | 20-26 | 12-9 | 1055 |
| 800 | 400 | 990 | 920 | 860 | 810 | 750 | 30 | 1690 | 780 | 1285 | 675 | 570 | 28-27 | 24-27 | 1800 |
| 900 | 400 | 1075 | 1020 | 860 | 810 | 750 | 30 | 1790 | 830 | 1285 | 675 | 570 | 24-30 | 24-27 | 2290 |
| 1000 | 400 | 1210 | 1140 | 860 | 810 | 800 | 30 | 1890 | 880 | 1285 | 675 | 570 | 28-30 | 24-27 | 2820 |
| 1200 | 600 | 1405 | 1340 | 1385 | 1320 | 900 | 40 | 2230 | 990 | 1725 | 900 | 760 | 32-33 | 32-30 | 3390 |
| 1400 | 600 | 1630 | 1560 | 1385 | 1320 | 1000 | 45 | 2430 | 1090 | 1725 | 900 | 760 | 36-36 | 32-30 | 4140 |
| 1600 | 600 | 1830 | 1760 | 1385 | 1320 | 1300 | 45 | 2630 | 1190 | 1825 | 1000 | 760 | 40 -36 | 32-30 | 4750 |
| DN | 520 | 600 | 800 | 900 | 1000 | 1200 | 1400 | 1600 |
| Тип | ZA30-18 | ZA60-18 | ZA90-36 | |||||
| Параметры | AC, 380V, 50Hz | |||||||

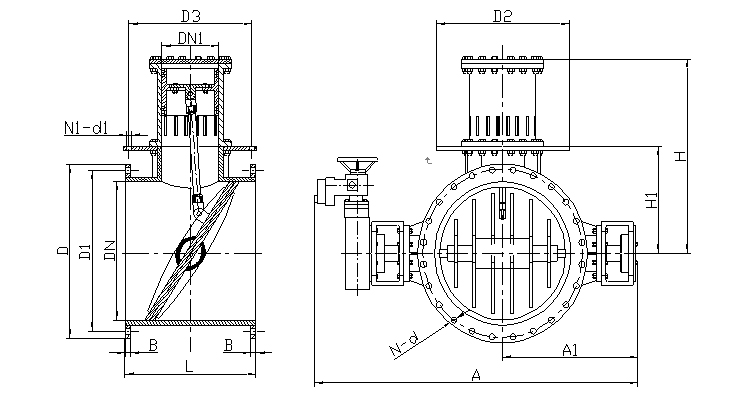

| DN | DN | D | D1 | D2 | D3 | L | B | A | A1 | H | H1 | N-d | N1-D1 | Масса(кг) |
| 520 | 253 | 650 | 610 | 430 | 412 | 400 | 18 | 1420 | 530 | 730 | 382 | 28 -18 | 12-9 | 861 |
| 600 | 253 | 755 | 705 | 430 | 412 | 530 | 18 | 1500 | 570 | 778 | 430 | 20-26 | 12-9 | 1080 |
| 800 | 400 | 990 | 920 | 860 | 810 | 750 | 30 | 1895 | 780 | 1285 | 675 | 28-27 | 24-27 | 1850 |
| 900 | 400 | 1075 | 1020 | 860 | 810 | 750 | 30 | 1995 | 830 | 1285 | 675 | 24-30 | 24-27 | 2340 |
| 1000 | 400 | 1210 | 1140 | 860 | 810 | 800 | 30 | 2095 | 880 | 1285 | 675 | 28-30 | 24-27 | 2870 |
| 1200 | 600 | 1405 | 1340 | 1385 | 1320 | 900 | 40 | 2450 | 990 | 1725 | 900 | 32-33 | 32-30 | 3460 |
| 1400 | 600 | 1630 | 1560 | 1385 | 1320 | 1000 | 45 | 2650 | 1090 | 1725 | 900 | 36-36 | 32-30 | 4210 |
| 1600 | 600 | 1830 | 1760 | 1380 | 1320 | 1300 | 45 | 2850 | 1190 | 1825 | 1000 | 40 -36 | 32-30 | 4820 |
Конструктивные особенности:
1.Настоящий клапан состоит из корпуса, плиты, штоком, выхлопной трубой, поршнем и другими компонентами, открытие и закрытие клапана управляется поворот плиты с помощью ручного рычага.
2.На настоящем клапане должен оснастить ещё шумоглушитель для снижения шума от выпуска воздуха.
