Применения

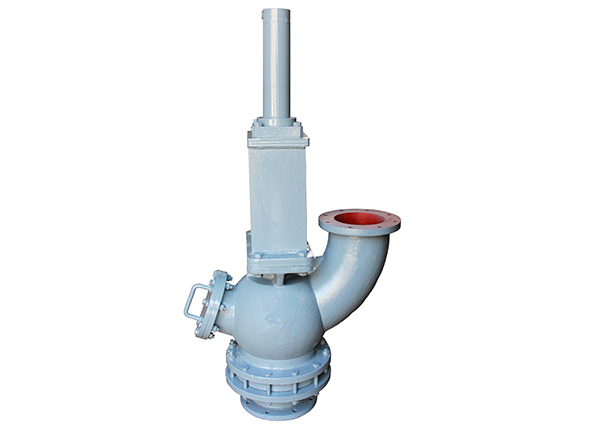

Данный уравнительный клапан обладает хорошей герметичностью, может применяться для азота, сырого газа и других содержащих пыль газов. Он удобен для управления, и подходит для выпуска газов доменной печи и выравнивания давления в бадье бесконусных загрузочных устройств доменной печи.
Технические параметры
Номинальное давление: 0.2МПа
Давление испытания на уплотнение: 0.22МПа
Давление испытания на прочность: 0.3МПа
Рабочая температура: ≤300 ℃
Рабочая среда: азот, газ
Давление в цилиндре: 8 —10МПа
Размер порта:M18 ×1.5
Путевой выключатель:IAS2408LA

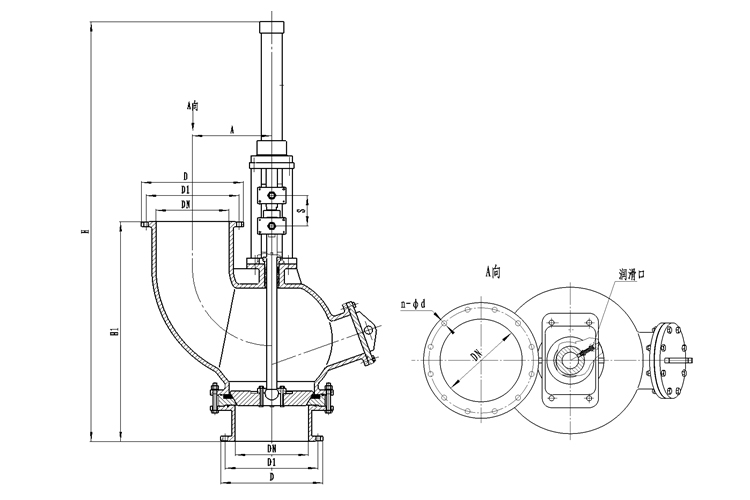

Основные размеры единица: (mm)| DN | D | D1 | n-d | A | H | H1 | S | Диаметр цилиндра |
| 200 | 320 | 280 | 8-φ18 | 320 | 1652 | 776 | 250 | 80 |
| 250 | 375 | 335 | 12-φ18 | 320 | 1732 | 796 | 250 | 80 |
| 300 | 440 | 395 | 12-φ22 | 360 | 1736 | 850 | 250 | 80 |
| 350 | 490 | 445 | 12-φ22 | 380 | 1930 | 1205 | 280 | 100 |
| 450 | 595 | 550 | 16-φ22 | 530 | 1930 | 1200 | 280 | 100 |
Характеристики:

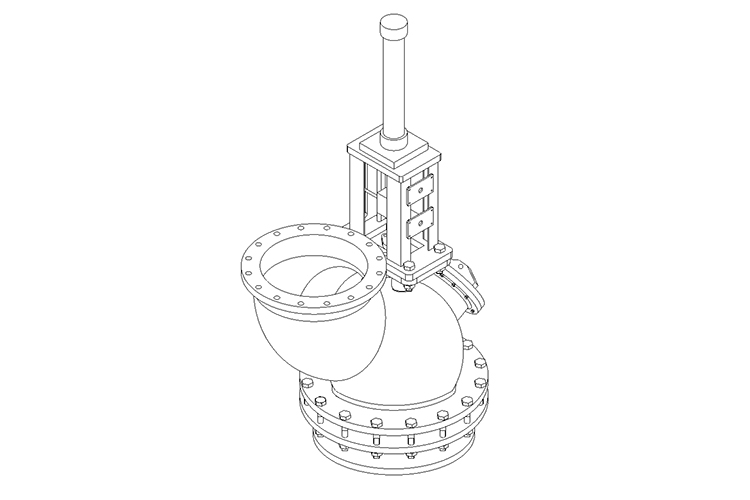

1. Уравнительный клапан является общеупотребительным герметичным клапаном, который состоит из корпуса, седла, клапанной пластины и приводного цилиндра.
2. Применяются уплотнение открытого типа на внутренней стороне и наплавочный сплав на уплотнительной поверхности, с хорошей износостойкостью. И оснащено уплотнительное кольцо из силиконовой резины. Тем самым осуществляется комбинация твёрдого и мягкого уплотнения.
3. Гидравлический цилиндр выполнил движение открытия и закрытия с помощью гидравлического привода. И осуществляет дистанционное автоматическое управление через ввода сигнала программой.
