Применения
Гидравлический цилиндр выполняет движение открытия и закрытия с помощью гидравлического привода. И осуществляет дистанционное автоматическое управление через ввода сигнала программой. Этот уравнительный атмосферный клапан предназначен в основном для уравнивания давления и выпуска в бадье бесконусных загрузочных устройств доменной печи.
Параметры
Номинальное давление: 0.2МПа
Давление испытания на уплотнение: 0.22МПа
Давление испытания на прочность: 0.3МПа
Рабочая температура: ≤300℃
Рабочая среда: азот, газ
Давление в цилиндре: 8—10МПа
Размер порта: M18×1.5
Путевой выключатель: IAS2408LA

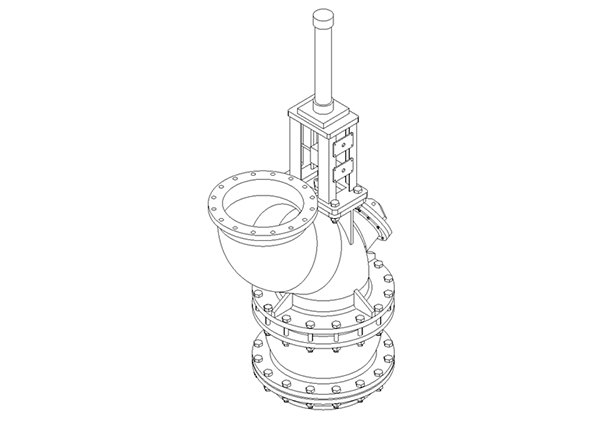

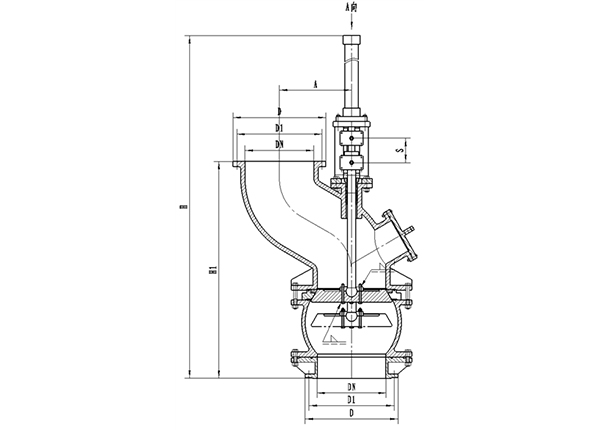

| DN | D | D1 | n-φd | A | H | H1 | S | Диаметр цилиндра |
| 300 | 440 | 395 | 12-φ22 | 360 | 1800 | 1172 | 145 | 80 |
| 350 | 490 | 445 | 12-φ22 | 380 | 1825 | 1205 | 145 | 100 |
| 400 | 540 | 495 | 16-φ22 | 420 | 1810 | 1240 | 145 | 100 |
| 450 | 595 | 550 | 16-φ22 | 460 | 1930 | 1380 | 145 | 100 |
Характеристики:

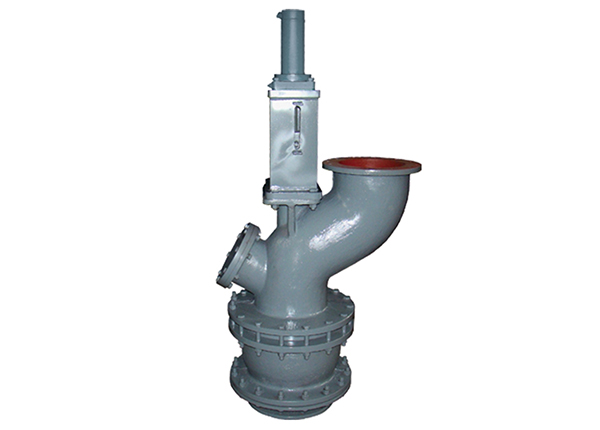

1. Уравнительный атмосферный клапан является общеупотребительным герметичным клапаном, который состоит из корпуса, седла, плиты и приводного цилиндра.
2. Этот клапан применяет уплотнение открытого типа на внутренней стороне и наплавочный сплав на уплотнительной поверхности, с хорошей износостойкостью. И оснащено уплотнительное кольцо из силиконовой резины. Тем самым осуществляется комбинация твёрдого и мягкого уплотнения.
3. Гидравлический цилиндр выполнил движение открытия и закрытия с помощью гидравлического привода. И осуществляет дистанционное автоматическое управление через ввода сигнала программой. Этот уравнительный атмосферный клапан предназначен в основном для уравнивания давления и выпуска в бадье бесконусных загрузочных устройств доменной печи.
