Применения

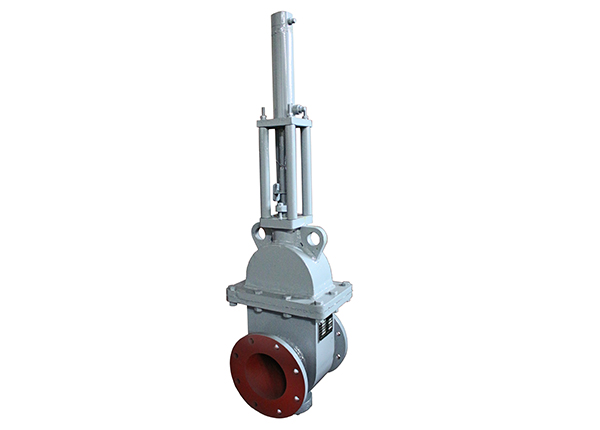

Этот выпускной клапан принадлижит к спечиальным клапанам для воздухонагреватели доменной печи, в основном используется в системе выпуска выхлопных газов воздухонагреватели, служит уравнительным клапаном дымового клапана.
Технические особенности
1. Выпускной клапан характеризуется надёжным уплотнением, длительным сроком службы, удобным обслуживанием и монтажом, различными приводные способами, соответствует разным потребованиям, как ручное управление, работы с высокой автоматизации.
2. Для удовлетворения требований воздухонагреватели существует два вида конструкций.
3. Приводной способ:электрический и гидравлический. Выпускной клапан с гидравлическим приводом имеет путевой выключатель.
4. Присоединительные размеры фланцев соответствуют стандарту GB/T9119 PN2.5.
Мы предлагаем гидравлические и электрические выпускные клапаны.
Технические особенности
1.Состоит из корпуса, пробки, седла и приводного цилиндра. Пробка управляет открытием и закрытием клапана с помощью гидравлического цилиндра, допускается дистанционное автоматическое управление.
2.Этот клапан подходит для различных выхлопных труб или устройств для усечения среды, а нельзя применяться в качестве дроссели.
| Условное давление | 0.1MПa |
| Давление испытания на прочность | 0.15MПa |
| Рабочая температура |
≤300 ℃ |
| Скорость потока среды | ＜18m /s |
| Рабочая среда | Различные выхлопные газы |
| Фланцевый стандарт | в соответствии со стандартом GB2555-81 |
| Степень утечки | 150 ×DN |
| Давление гидравлического цилиндра | 8MПa |
| Путевой выключатель | Тип | Напряжение | Ток |
| IAS-2408LA | 220V | 0.5mA ～8mA |

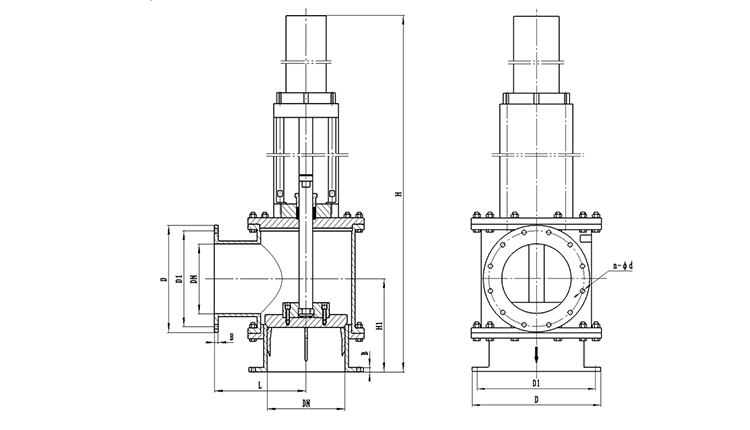

| DN | D | D1 | L | B | H | H1 | n- φd | Диаметр цилиндра | Ход | Масса (кг) |
| 150 | 265 | 225 | 200 | 12 | 950 | 200 | 8- φ17.5 | 50 | 150 | 40 |
| 200 | 320 | 280 | 230 | 16 | 1220 | 250 | 8- φ17.5 | 50 | 250 | 55 |
| 250 | 375 | 335 | 275 | 18 | 1410 | 280 | 12- φ17.5 | 100 | 280 | 72 |
| 300 | 440 | 395 | 300 | 18 | 1620 | 330 | 12- φ22 | 100 | 350 | 115 |
| 350 | 490 | 445 | 330 | 20 | 1750 | 350 | 12- φ22 | 100 | 380 | 140 |
| 400 | 540 | 495 | 350 | 20 | 1940 | 380 | 16- φ22 | 100 | 450 | 195 |
Технические особенности
1.Выпускной клапан состоит из корпуса, пробки, седла и электрического устройства. Пробка управляет открытием и закрытием клапана с помощью электрического устройства, дистанционное автоматическое управление осуществляется выходным сигналом электрического устройства.
2.Этот клапан подходит для различных выхлопных труб или устройств для усечения среды, а нельзя применяться в качестве дроссели.
| Номинальное давление | 0.1MПa |
| Давление испытания на прочность | 0.15MПa |
| Рабочая температура |
≤300 ℃ |
| Скорость потока среды |
＜18m /s |
| Рабочая среда | Различные выхлопные газы |
| Фланцевый стандарт | в соответствии со стандартом GB2555-81 |
| Степень утечки | 150 ×DN |
