Шиберная задвижка с электроприводом в основном применяется для газопроводов. Благодаря тому, что замены уплотнительного кольца, осмотра, замены электрического устройства обслуживания и ремонта, частичные замены клапанов проходятся на открытом воздухе, работа клапанов не влияется при открытой конструкции. Кроме того, техническое обслуживание очень удобно.
Технические параметры| Номинальное диаметр | DN1000-2400mm | DN2600-3000mm | DN3200-3400mm |
| Рабочая температура, расчётная температура |
≤250 ℃(250 ℃～450 ℃ нужна охлаждающая вода | ≤250 ℃(250 ℃～450 ℃ нужна охлаждающая вода | ≤250 ℃(250 ℃～450 ℃ нужна охлаждающая вода |
| Давление среды, расчётное давление |
0.25MПa | 0.15MПa | 0.05MПa |
| Перепад давления при работе | 30KПa | 30KПa | 30KПa |
| Рабочая среда | Газ, воздух, пылесодержащий газ |
Газ, воздух, пылесодержащий газ | Газ, воздух, пылесодержащий газ |
| Степень утечки | 0 | 0 | 0 |
| Время работы Operating time | ≤90 S | ≤120 S | ≤160 S |

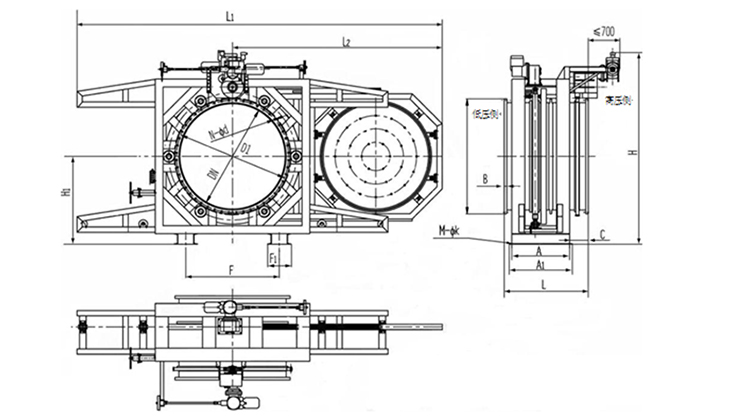

| DN | D | D1 | L | B | H | H1 | N- φd | L1 | L2 | A | A1 | C | F | F1 | M- φK | Масса(KG) | Мощность двигателя (KW) | Номинальное давление | ||
| Направляющий | Зажим | |||||||||||||||||||
| 1200 | 1375 | 1320 | 1400 | 35 | 2800 | 1165 | 32-φ30 | 4600 | 2580 | 925 | 1025 | 330 | 1160 | 400 | 4- φ33 | ≈7500 | 0.75 | 3 | 0.05 | 0.25 |
| 1400 | 1575 | 1520 | 1400 | 35 | 3044 | 1285 | 36-φ30 | 5200 | 2880 | 925 | 1025 | 330 | 1360 | 400 | 4- φ33 | ≈9000 | 1.1 | 3 | 0.05 | 0.25 |
| 1600 | 1790 | 1730 | 1400 | 35 | 3245 | 1385 | 40-φ30 | 5676 | 3306 | 1005 | 1105 | 300 | 1560 | 500 | 4- φ33 | ≈10500 | 1.1 | 3 | 0.05 | 0.25 |
| 1800 | 1990 | 1930 | 1600 | 40 | 3400 | 1480 | 44-φ30 | 6220 | 3520 | 1100 | 1200 | 355 | 1760 | 500 | 4- φ33 | ≈11500 | 1.1 | 4 | 0.05 | 0.25 |
| 2000 | 2190 | 2130 | 1600 | 40 | 3685 | 1670 | 48-φ30 | 6860 | 3990 | 1100 | 1200 | 355 | 1780 | 500 | 4- φ33 | ≈14000 | 1.1 | 4 | 0.05 | 0.25 |
| 2200 | 2405 | 2340 | 1600 | 40 | 4110 | 1770 | 52-φ33 | 7450 | 4250 | 1100 | 1200 | 355 | 1980 | 500 | 4- φ33 | ≈15000 | 1.5 | 4 | 0.05 | 0.25 |
| 2400 | 2605 | 2540 | 1600 | 40 | 4312 | 2050 | 56-φ33 | 7950 | 4550 | 1100 | 1200 | 355 | 2320 | 500 | 4- φ33 | ≈17000 | 1.5 | 4 | 0.05 | 0.15 |
| 2400 | 2605 | 2540 | 1800 | 40 | 4312 | 2050 | 56-φ33 | 7950 | 4670 | 1310 | 1410 | 375 | 2320 | 500 | 4- φ33 | ≈19500 | 1.5 | 4 | 0.25 | 0.25 |
| 2600 | 2805 | 2740 | 1800 | 50 | 4315 | 2100 | 60-φ33 | 8515 | 4820 | 1310 | 1410 | 375 | 2520 | 600 | 4- φ36 | ≈19000 | 1.5 | 5.5 | 0.05 | 0.1 |
| 2800 | 3030 | 2960 | 1800 | 50 | 4554 | 2200 | 64-φ36 | 9015 | 5120 | 1310 | 1410 | 375 | 2720 | 600 | 4- φ36 | ≈20000 | 1.5 | 5.5 | 0.05 | 0.1 |
| 3000 | 3230 | 3160 | 1800 | 50 | 4900 | 2300 | 68-φ36 | 9485 | 5479 | 1310 | 1410 | 375 | 2920 | 600 | 4- φ36 | ≈22000 | 1.5 | 5.5 | 0.05 | 0.1 |
| 3200 | 3430 | 3360 | 2200 | 60 | 5554 | 2500 | 72-φ36 | 9800 | 5700 | 1500 | 1600 | 380 | 3120 | 800 | 4- φ36 | ≈25000 | 2.2 | 7.5 | 0.05 | |
| 3400 | 3630 | 3560 | 2200 | 60 | 5900 | 2600 | 76-φ36 | 10200 | 5900 | 1500 | 1600 | 380 | 3320 | 800 | 4- φ36 | ≈26500 | 2.2 | 7.5 | 0.05 | |
| 3600 | 3840 | 3770 | 2200 | 60 | 6100 | 2700 | 80-φ36 | 10600 | 6100 | 1500 | 1600 | 380 | 3520 | 800 | 4- φ36 | ≈28500 | 4 | 7.5 | 0.05 | |
Примечание: Мы можем поставить два типа давления для выбора. См. подробности в таблице выше.
Характеристики
1. Шиберная задвижка прменяет электрическое устройство в случае внешней установки типа ZA и взрывозащищённое электрическое устройство.
2. На электрическом устройстве оснащена звёздочка. В случае прерывания подачи питания, ведётся ручное переключение с помощью механизма ручного или электрического переключения на электрическом устройстве, чтобы звёздочка используется для наземной операции.
3. Два электрических устройств на корпусе обладает системой управления, которая может регулироваться на месте, при дальнем расстоянии для управления может непосредственно подключиться к системе ПЛК (Программируемые логические контроллёры). На корпусе имеют взрывозащищённые клеммы в целом.
4. Для обеспечения управления на месте и дистанционного управления вместе с системой ПЛК может оснастить взрывозащищённый блок управления, расстояние которых составляет 10 метров свыше.
