Клапан горячего дутья

  • Клапан горячего дутья
  • Клапан горячего дутья
  • Клапан горячего дутья

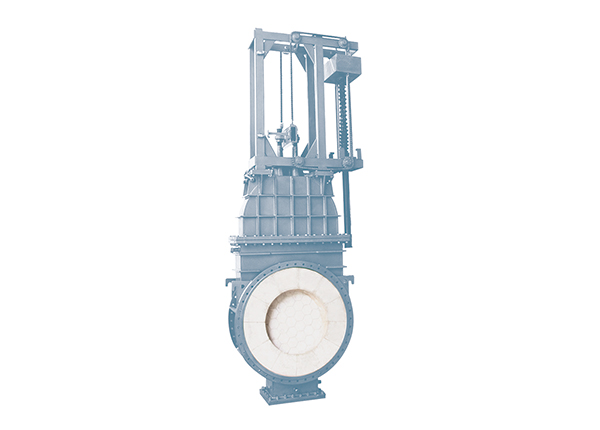

Клапан горячего дутья может широко применяется на трубопроводе средней и высокой температуры, как горячий воздух, дымоход, взятие печи на тягу(то есть операция, что после прекращения дутья остаточный газ в доменной печи через горячий воздуховод обратно течёт в воздухонагреватели или специальные обратные трубопроводы для откачки воздуха.

Для клапанов полностью применяются сварная конструкция и водяное принудительное охлаждение, добавляется уплотнение с принудительным поджимом к уплотняемой поверхности, рабочую температуру составляет 1350℃ или ниже, удовлетворяет требованиям особых условий, когда при отсутствии давления горячего воздуха по-прежнему требуется уплотнение клапана.

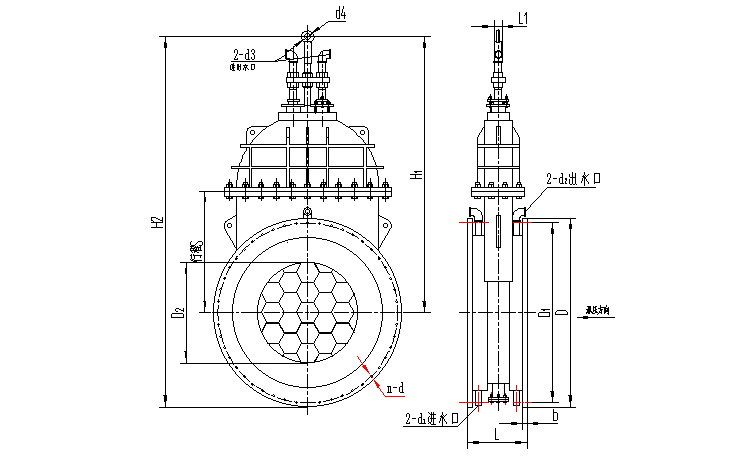

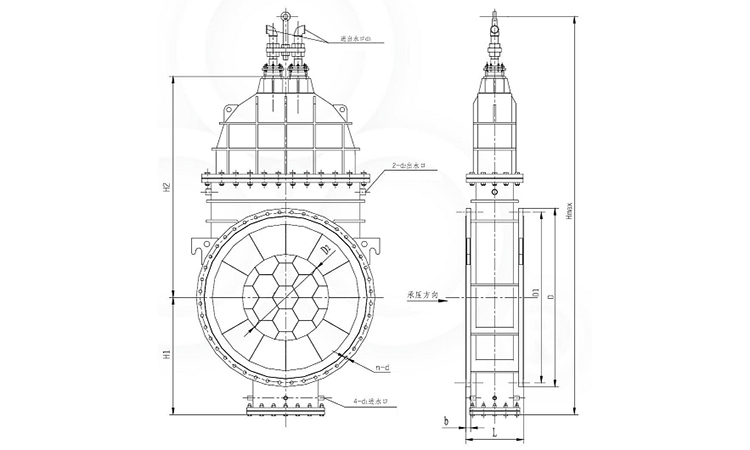

Высокотемпературный клапан горячего дутья типа DR43R-4

Для клапанов полностью применяются сварная конструкция, материал уплотнительной поверхности является 1Cr18Ni9Ti, на обеих сторонах плиты клапана имеют теплостойкие промежуточные слои. Такие клапаны широко используются для сжигании, взятии печи на тягу, дымохода и других высокотемпературных трубопроводов.

Открытием и закрытием приводного устройства управляется данная конструкция, на которой может оснащена ручная лебёдка и подъёмное устройство с гидравлическим приводом.

Технические параметры
Номинальное давление 0.4MПa
Рабочая температура ≤1350 ℃
Перепад давления при открытии и звкрытии ≤0.01MПa
давление охлаждающей воды 0.4-0.6MПa
Разница температуры на входе и выходе ≤10 ℃
Главные материалы 20G 1Cr18Ni9Ti
Среда Горячий воздух, дым
Основные размеры / единица:(mm)
DN D D1 D2 L b N-d d1 d2 d3 Hmax H1 H2 Положение отверстия Ход
500 1220 1140 420 550 40 30-33 R11/4 R2 G2 4115 820 1665 P 825
700 1420 1340 620 550 40 36-33 R11/4 R2 G21/2 4750 1030 1975 P 970
900 1700 1620 800 600 50 40-34 R11/4 R2 G21/2 5445 1210 2285 T 1175
1000 1870 1770 1000 600 50 48-34 R11/4 R2 G21/2 5655 1215 2390 T 1275
1100 1900 1780 1100 650 60 48-34 R11/2 R21/2 G21/2 6005 1270 2545 T 1375
1200 2280 2180 1200 700 60 48-34 R11/2 R21/2 R21/2 6405 1420 2750 P 1530
1300 2600 2430 1160 700 60 52-45 R11/2 R21/2 G21/2 6910 1585 2975 T 1700
1500 2810 2720 1500 700 70 52-56 R11/2 R21/2 G21/2 7730 1705 3355 P 1900
1700 2740 2640 1500 700 70 56-46 R2 R3 G3 7910 1610 3490 P 2000
1800 2960 2850 1600 700 70 60-60 R2 R3 G3 8275 1720 3655 P 2000

Примечание:Положение отверстия «T» обозначает, что отверстие d находится на вертикальной центральной линии. Положение отверстия «P» обозначает, что отверстие d находится симметрично с вертикальной центральной линией.

Технические параметры
DN 500 700 900 1000 1100 1200 1300 1500 1700 1800
Приблизительная(кг) 2900 3820 5700 6500 7400 10700 11000 17400 17450 21700
Расход охлаждающей воды m3/h корпус 25 35 45 50 55 55 55 60 60 80
плита 7 15 20 22 25 25 30 40 45 50
Материал для уплотнительной поверхности 1Cr18Ni9Ti
Огнеупорный материал RF-1

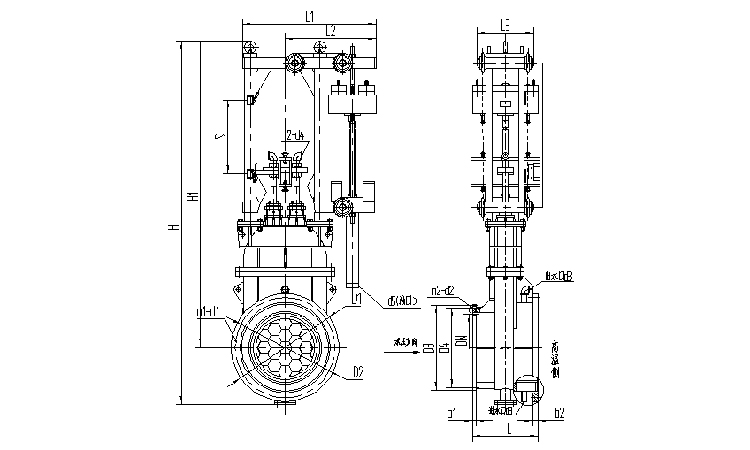

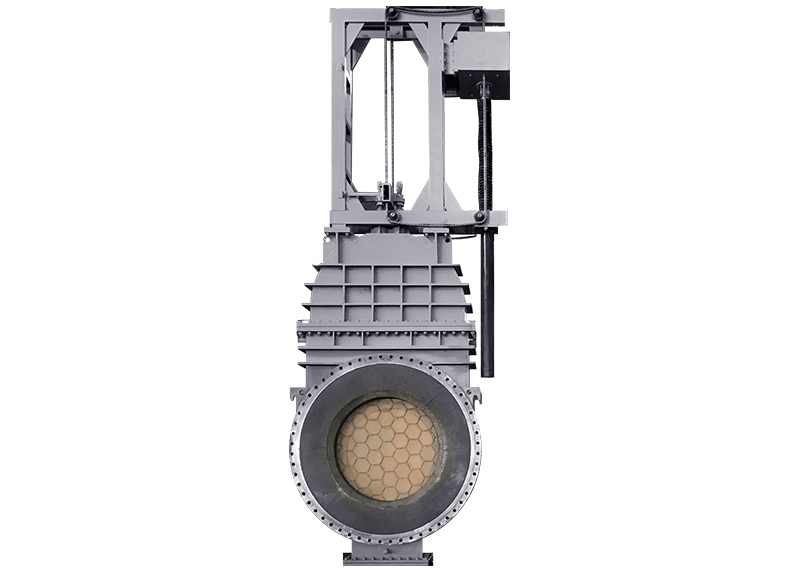

Высокотемпературный клапан горячего дутья типа DR743R-4

Конструктивные особенности
Для клапанов полностью применяются сварная конструкция, материал уплотнительной поверхности является 1Cr18Ni9Ti, на обеих сторонах плиты клапана имеют теплостойкие промежуточные слои. Такие клапаны широко используются для сжигании, взятии печи на тягу, смесительного воздухопровода, дымохода и других высокотемпературных трубопроводов.

Способ привода:с гидравлическим приводом, оснащён сигнальный переключатель.
Способ открытия и закрытия:принудительно.

Технические параметры
Номинальное давление 0.4MПa
Рабочая температура ≤1350 ℃
Перепад давления при открытии и закрытии ≤0.01MPa
Давление охлаждающей воды 0.4-0.6MPa
Разница температуры на входе и выходе ≤10 ℃
Главные материалы 20G 1Cr18Ni9Ti
среда Горячий воздух, дым

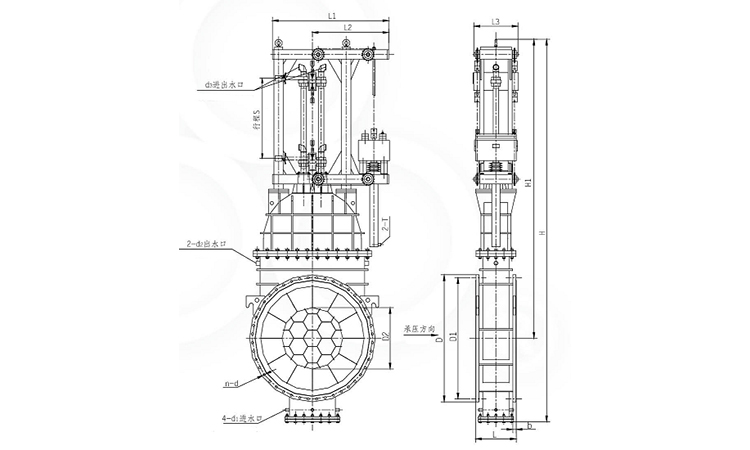

Основные размеры /единица:(mm)
DN D D1 D2 L L1 L2 L3 b H H1 N-d d1 d2 d3 Положение отверстия
500 1220 1140 420 550 1230 793 573 50 4370 3550 30-33 R11/4 R2 G3 P
700 1420 1340 620 550 1518 1038 710 40 5090 4060 36-33 R11/4 R2 G21/2 P
900 1700 1620 800 600 1768 1178 710 50 5710 4500 40-34 R11/4 R2 G21/2 T
1000 1870 1770 1000 600 1806 1216 710 50 6000 4785 48-34 R11/4 R2 G21/2 T
1100 1900 1780 1100 650 1836 1246 710 60 6355 5085 48-34 R11/2 R21/2 G21/2 T
1200 2280 2180 1200 700 1930 1330 710 60 6825 5350 48-34 R11/2 R21/2 R21/2 P
1300 2600 2430 1300 700 2020 1420 710 60 7310 5725 52-45 R11/2 R21/2 R21/2 T
1500 2810 2720 1500 700 2210 1610 710 70 8080 6375 52-56 R11/2 R21/2 G21/2 P
1700 2740 2640 1500 700 2210 1610 710 70 8080 6375 56-46 R2 R3 R3 P
1800 2960 2850 1600 700 2430 1620 710 70 8160 6550 60-60 R2 R3 R3 P

Примечание:Положение отверстия «T» обозначает, что отверстие d находится на вертикальной центральной линии. Положение отверстия «P» обозначает, что отверстие d находится симметрично с вертикальной центральной линией.

Технические параметры
DN 500 700 900 1000 1100 1200 1300 1500 1700 1800
Масса (кг) 3920 4925 6900 7500 8800 10700 12500 18900 18950 21890
Ход 825 900 1175 1275 1375 1530 1700 1900 2000 2100
Расход охлаждающей воды m3/h Корпус 25 35 45 50 55 55 55 60 60 80
Плита 7 15 20 22 25 25 30 40 45 50
Диаметр цилиндра
50 50 100 100 100 100 100 100 100 100
Размер потра
M18*1.5 M27*2
Давление в цилиндре (MPa)
8
Материал для уплотнительной поверхности 1Cr18Ni9Ti
Предельный выключатель LXP1-120/1UA
Огнеупорный материал
RF-1

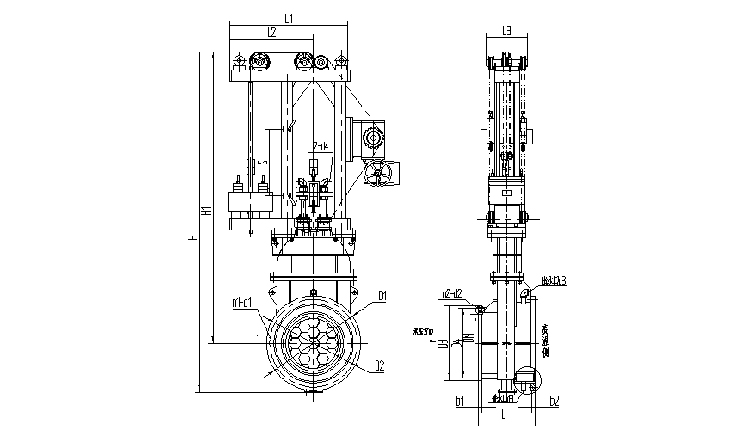

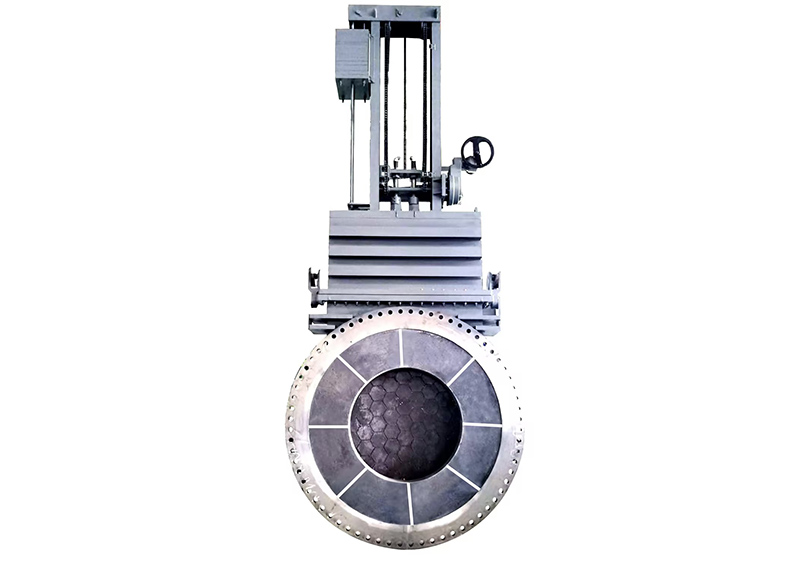

Высокотемпературный клапан горячего дутья типа DR943R-4

Конструктивные особенности
Для клапанов полностью применяются сварная конструкция, материал уплотнительной поверхности является 1Cr18Ni9Ti, на обеих сторонах плиты клапана имеют теплостойкие промежуточные слои. Такие клапаны широко используются для сжигании, взятии печи на тягу, смесительного воздухопровода, дымохода и других высокотемпературных трубопроводов.

Способ привода:с электроприводом.
Способ открытия и закрытия:принудительно.

Технические параметры
Номинальное давление 0.4MПa
Рабочая температура ≤1350 ℃
Перепад давления при открытии и закрытии ≤0.01MПa
Давление охлаждающей воды 0.4-0.6MПa
Разница температуры на входе и выходе ≤10 ℃
Главные материалы 20G 1Cr18Ni9Ti
Среда Горячий воздух, дым
Основные размеры /единица:(mm)
DN D D1 D2 L L1 L2 L3 b H H1 N-d d1 d2 d3 Положение отверстия
500 1220 1140 420 550 1994 940 575 50 4500 3680 30-33 R11/4 R2 G3 P
700 1420 1340 620 550 2114 1000 710 40 5090 4060 36-33 R11/4 R2 G21/2 P
900 1700 1620 800 600 2314 1100 710 50 5790 4580 40-34 R11/4 R2 G21/2 T
1000 1870 1770 1000 600 2314 1100 710 50 6000 4785 48-34 R11/4 R2 G21/2 T
1100 1900 1780 1100 650 2314 1100 710 60 6350 5080 48-34 R11/2 R21/2 G21/2 T
1200 2280 2180 1200 700 2314 1100 710 60 6800 5375 48-34 R11/2 R21/2 R21/2 P
1300 2600 2430 1300 700 2020 1420 710 60 7310 5725 52-45 R11/2 R21/2 R21/2 T
1500 2810 2720 1500 700 2724 1300 710 70 8070 6365 52-56 R11/2 R21/2 G21/2 P
1700 2740 2640 1500 700 2314 1100 710 70 8070 6356 56-46 R2 R3 R3 P
1800 2960 2850 1600 700 2724 1300 710 70 8150 6540 60-60 R2 R3 R3 P

Примечание: Положение отверстия «T» обозначает, что отверстие d находится на вертикальной центральной линии. Положение отверстия «P» обозначает, что отверстие d находится симметрично с вертикальной центральной линией.

Технические параметры
DN 500 700 900 1000 1100 1200 1300 1500 1700 1800
Масса(KG) 3920 4925 6900 7500 8800 10700 12500 18900 19200 20760
Ход 825 970 1175 1275 1375 1530 1700 1900 2000 2000
Расход охлаждающей воды Корпус
25 35 45 50 55 55 55 60 60 80
Плита 7 15 20 22 25 25 30 40 45 50
Электрическое устройство
380В 3 фазы 50 Гц
Материал для уплотнительной поверхности
1Cr18Ni9Ti
Предельный выключатель LXP1-120/1UA
Огнеупорный материал
RF-1
Смесительный шибер без приводов типа DR42PH-4

Этот клапан применяется для системы воздухонагреватели, комплектующие с доменной печей большого и среднего размера. Используется как клапан горячего дутья, клапан горения и высокотемпературный дымоход. Это характеризуется простой конструкцией, большой полостью охлаждения, низкими требованиями к качеству воды.

Основные размеры /единица:(mm)
DN D0 D D1 L n-d b d1 d2 d3 d4 H1 H2 L1 S
500 526 1180 1120 320 28-30 30 2-R11 /4 2-R1 Rc11/2 80 1427 2350 25 610
700 720 1550 1470 450 42-27 40 4-R2 4-R11/2 Rc2 80 2305 3300 30 800
900 900 1640 1560 500 48-27 40 4-R2 4-R11/2 Rc21/2 49 2475 3500 60 1000
1100 1100 2100 2000 530 48-34 50 4-R2 4-R11/2 Rc21/2 50 3100 4480 60 1300

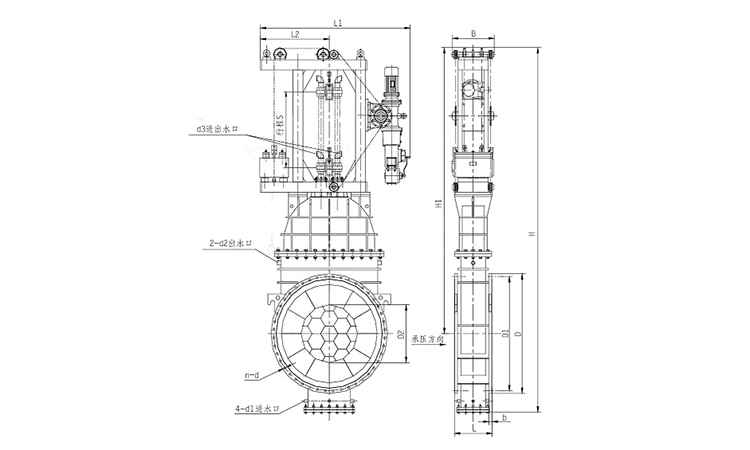

Смесительный шибер с электроприводом типа DR942PH-4

Конструктивные особенности
Для клапанов полностью применяются сварная конструкция, материал уплотнительной поверхности является 1Cr18Ni9Ti. Плита с водяным охлаждением, на её высокотемпературной стороне есть огнеупорный слой. Есть система охлаждения, где клапан соединён с воздуховодом.Для штока и крышки клапана применяется плавающее уплотнение.Спосбо привода: с электроприводом.Данный клапан подходит для воздухонагреватели доменной печи, используемый в качестве смесительного шибера.

Технические параметры
Номинальное давление 0.4
Рабочая температура Высокотемпературные измерения ≤1000 ℃ низкотемпературные измерения ≤500 ℃
Перепад давления при открытии и закрытии ≤0.01MПa
Давление охлаждающей воды 0.4-0.6MПa
Разница температуры на входе и выходе ≤10 ℃
Главные материалы Q235 1Cr18Ni9Ti
среда Воздух, дым, газ
Основные размеры /единица:(mm)
DN D1 D2 D3 D4 H H1 L b1 b2 n1-d1 n1-n2 Положение отверстия
600 990 920 780 730 325 2745 600 35 45 24-30 20-26 P
700 1080 1000 900 840 3665 3090 530 35 45 30-34 28-28 P
1000 1510 1410 1220 1150 4875 4025 590 40 45 36-33 24-33 P
Смесительный шибер с гидравлическим приводом типа DR742PH-4

Конструктивные особенности
Для клапанов полностью применяются сварная конструкция, материал уплотнительной поверхности является 1Cr18Ni9Ti. Плита с водяным охлаждением, на её высокотемпературной стороне есть огнеупорный слой. Есть система охлаждения, где клапан соединён с воздуховодом.Для штока и крышки клапана применяется плавающее уплотнение.Спосбо привода: с гидравлическим приводом.Данный клапан подходит для воздухонагреватели доменной печи, используемый в качестве смесительного шибера.

Технические параметры
Номинальное давление 0.4
Рабочая температура Высокотемпературные измерения ≤1000 ℃ низкотемпературные измерения ≤500 ℃
Перепад давления при открытии и закрытии ≤0.01MПa
Давление охлаждающей воды 0.4-0.6MПa
Разница температуры на входе и выходе ≤10 ℃
Главные материалы Q235 1Cr18Ni9Ti
среда Воздух, дым, газ
Основные размеры / единица:(mm)
DN D1 D2 D3 D4 H H1 L b1 b2 n1-d1 n1-n2 Положение отверстия
600 990 920 780 730 3325 2745 600 35 45 24-30 20-26 P
700 1080 1000 900 840 3665 3090 530 35 45 30-34 28-28 P
1000 1510 1410 1220 1150 4875 4025 590 40 45 36-33 24-33 P
