Применения
Данные серии клапанов применяются для воздухонагревателей доменной печи металлургических предприятий, в основном используются в качестве дымового клапана, отсечного клапана воздуха, отсечного клапана газа, выпускного клапана и клапана холодного дутья.
Технические особенности
1. Бесконтактный переключатель 12В или 220В применяется в контроле сигнала.
2. Данная серия отсечных клапанов газа имеет гидравлические, электрические и другие приводные методы.
3. На отсечном клапане газа применяется конструкция одинарного клапана, конструкция компактная, гибкая в эксплуатации.
4. Присоединительные размеры фланцев соответствуют стандарту GB/T9119.
5. Методы испытаний соответствуют стандарту GB/T13927.
6. На пластине корпуса отсечного клапана предусмотрено нажимное устройство для обеспечения надёжного уплотнения клапана во время отсутствия противодавления .
Технические параметры
| Тип параметры |
ZR743H-2 |
ZR741H-2 (4 ) |
ZR941H-2 (4 ) |
| DN700 ～1100 |
DN800 ～2000 |
DN800 ～2000 |
| Номинальное давление (MПa) |
0.2 |
0.4 |
0.4 |
| Давление испытания на прочность (MПa) |
0.3 |
0.6 |
0.6 |
| Давление испытания на уплотнение (MПa) |
0.22 |
0.44 |
0.44 |
Рабочая температура(℃)
|
≤420 |
Рабочая среда
|
Воздуз, газ, дым
|
| Степень утечки(mm3/s ) |
150 ×DN |
16/5000 Фланцевый стандарт
|
GB/T9119 |
Материал основных частей
| Наименование частей |
Корпус
|
Плита
|
Уплотнительная поверхность
|
Шток
|
Сальник
|
| Материал |
Чугун, углеродистая сталь
|
Никелехромомолибденовый сплав
|
40Cr или 45# Закаленная сталь
|
Асбест, графит
|

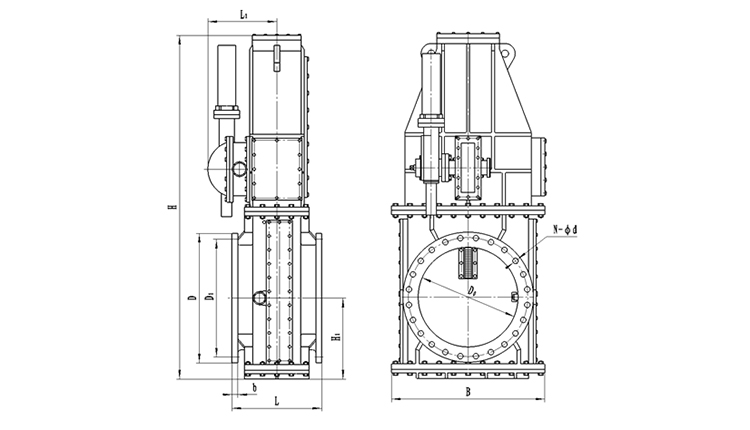

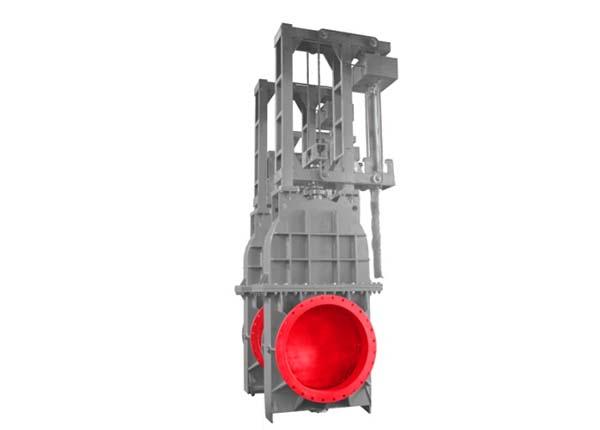

Отсечной клапан газа типа ZR743H-2
Параметры гидравлического устройства
| Гидравлический цилиндр |
Путевой выключатель |
| Диаметр |
Давление |
Размер порта |
Напряжение |
Ток |
| 100mm |
8MPa |
M18 ×1.5 |
24V 、220V |
0.8-8mA |
| Путевой выключатель |
Тип |
Напряжение |
Ток |
| IAS-2408LA |
220V |
0.5mA~8mA |
Основные размеры /единица:(mm)
| DN |
D |
D0 |
D1 |
L |
L1 |
H |
H1 |
B |
b |
N- φd |
Масса (кг) |
| 700 |
895 |
700 |
840 |
600 |
493 |
2171 |
525 |
970 |
35 |
24- φ30 |
2500 |
| 800 |
1015 |
800 |
950 |
680 |
526 |
2538 |
630 |
1180 |
40 |
24- φ33 |
2800 |
| 900 |
1115 |
900 |
1050 |
750 |
526 |
2796 |
720 |
1280 |
40 |
28- φ33 |
3200 |
| 1000 |
1230 |
1000 |
1160 |
750 |
535 |
3190 |
750 |
1380 |
40 |
28- φ36 |
4000 |
| 1100 |
1305 |
1100 |
1240 |
750 |
555 |
3345 |
800 |
1490 |
40 |
28- φ33 |
4500 |

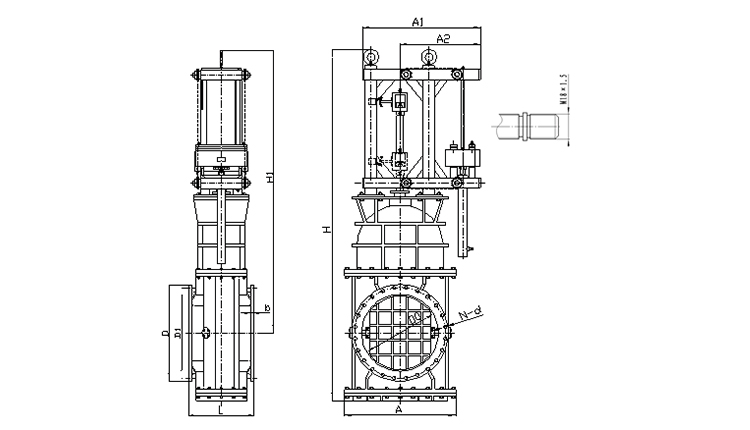

Отсечной клапан газа типа ZR741H-4
Параметры гидравлического устройства
| Гидравлический цилиндр |
Путевой выключатель |
| Диаметр |
Давление |
Размер порта |
Напряжение |
Ток |
| 100mm |
8MПa |
M18 ×1.5 |
24V 、220V |
0.8-8mA |
Основные размеры /единица:(mm)
| DN |
D |
D0 |
D1 |
L |
A |
A1 |
A2 |
H |
H1 |
b |
N- φd |
Масса(кг) |
| 800 |
1015 |
800 |
950 |
680 |
1180 |
1300 |
890 |
3900 |
3225 |
40 |
24- φ33 |
4800 |
| 900 |
1115 |
900 |
1050 |
750 |
1280 |
1350 |
940 |
4175 |
3448 |
40 |
28- φ33 |
5150 |
| 1000 |
1230 |
1000 |
1160 |
750 |
1380 |
1500 |
990 |
4640 |
3860 |
40 |
28- φ36 |
5960 |
| 1100 |
1305 |
1100 |
1240 |
750 |
1480 |
1550 |
1040 |
4940 |
4110 |
50 |
28- φ33 |
6550 |
| 1200 |
1420 |
1200 |
1350 |
800 |
1590 |
1605 |
1090 |
5275 |
4390 |
50 |
28- φ36 |
7235 |
| 1300 |
1520 |
1300 |
1450 |
800 |
1700 |
1660 |
1150 |
5575 |
4635 |
50 |
32- φ36 |
8920 |
| 1400 |
1650 |
1400 |
1560 |
850 |
1850 |
1765 |
1225 |
5900 |
4900 |
55 |
36- φ36 |
10450 |
| 1600 |
1870 |
1600 |
1770 |
850 |
2080 |
2074 |
1340 |
6620 |
5545 |
55 |
44- φ39 |
11800 |
| 1800 |
2060 |
1780 |
1970 |
900 |
2200 |
2100 |
1400 |
7215 |
6015 |
65 |
48- φ39 |
13590 |
| 2000 |
2280 |
1980 |
2180 |
900 |
2440 |
2270 |
1520 |
7815 |
6510 |
65 |
48- φ45 |
15820 |

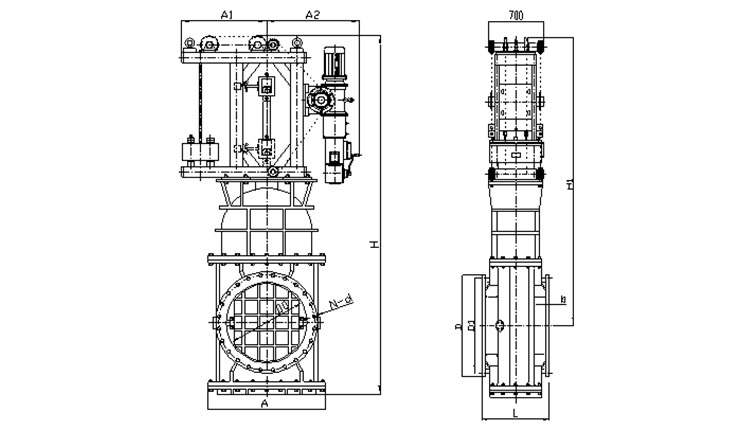

Отсечной клапан газа типа ZR941H-4
Параметры электрического устройства
Электрическое устройство
|
Путевой выключатель |
| Тип |
Напряжение |
Мощность |
Напряжение |
Ток |
| RDY300-A |
AC ，380V |
3KW |
24V 、220V |
0.5-20mA |
Основные размеры /единица:(mm)
| DN |
D |
D0 |
D1 |
L |
A |
A1 |
A2 |
H |
H1 |
b |
N- φd |
Масса (кг) |
| 800 |
1015 |
800 |
950 |
680 |
1180 |
1020 |
1060 |
3830 |
3155 |
40 |
24- φ33 |
4800 |
| 900 |
1115 |
900 |
1050 |
750 |
1280 |
1020 |
1060 |
4110 |
3380 |
40 |
28- φ33 |
5150 |
| 1000 |
1230 |
1000 |
1160 |
750 |
1380 |
1120 |
1160 |
4510 |
3730 |
40 |
28- φ36 |
5960 |
| 1100 |
1305 |
1100 |
1240 |
750 |
1480 |
1120 |
1160 |
4810 |
3980 |
50 |
28- φ33 |
6550 |
| 1200 |
1420 |
1200 |
1350 |
800 |
1590 |
1120 |
1160 |
5150 |
4260 |
50 |
28- φ36 |
7235 |
| 1300 |
1520 |
1300 |
1450 |
800 |
1700 |
1120 |
1160 |
5420 |
4480 |
50 |
32- φ36 |
8920 |
| 1400 |
1650 |
1400 |
1560 |
850 |
1850 |
1150 |
1190 |
5740 |
4740 |
55 |
36- φ36 |
10450 |
| 1600 |
1870 |
1600 |
1770 |
850 |
2080 |
1300 |
1340 |
6750 |
5675 |
55 |
44- φ39 |
11800 |
| 1800 |
2060 |
1780 |
1970 |
900 |
2200 |
1340 |
1420 |
7320 |
6120 |
65 |
48- φ39 |
13590 |
| 2000 |
2280 |
1980 |
2180 |
900 |
2440 |
1450 |
1550 |
7920 |
6615 |
65 |
48- φ45 |
15820 |

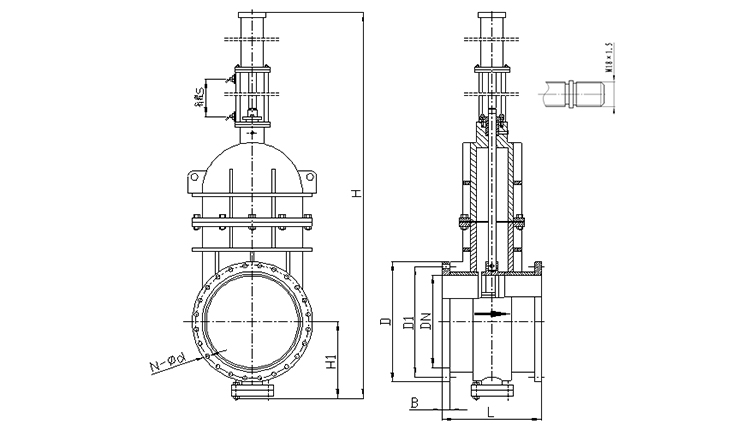

Отсечной клапан с гидравлическим приводом типа ZR741W—2(4)
Технические параметры
| Рабочая температура |
≤400 ℃ |
Рабочее давление
|
0.3MПa |
| Рабочая среда |
Дым, горячий воздух
|
| Диаметр цилиндра |
50mm |
Давление в цилиндре
|
8MПa |
|
|
Основные размеры /единица:(mm)
| DN |
D |
D1 |
L |
B |
H |
H1 |
N- φd |
Масса (кг) |
| 150 |
265 |
225 |
300 |
22 |
1260 |
190 |
8-17.5 |
150 |
| 200 |
320 |
280 |
300 |
22 |
1410 |
220 |
8-17.5 |
175 |
| 250 |
375 |
335 |
340 |
25 |
1560 |
250 |
12-17.5 |
200 |
| 300 |
440 |
395 |
340 |
25 |
1560 |
270 |
12-22 |
225 |
| 250 |
490 |
445 |
400 |
28 |
1960 |
300 |
12-22 |
275 |
| 400 |
540 |
495 |
400 |
28 |
2110 |
330 |
16-22 |
310 |

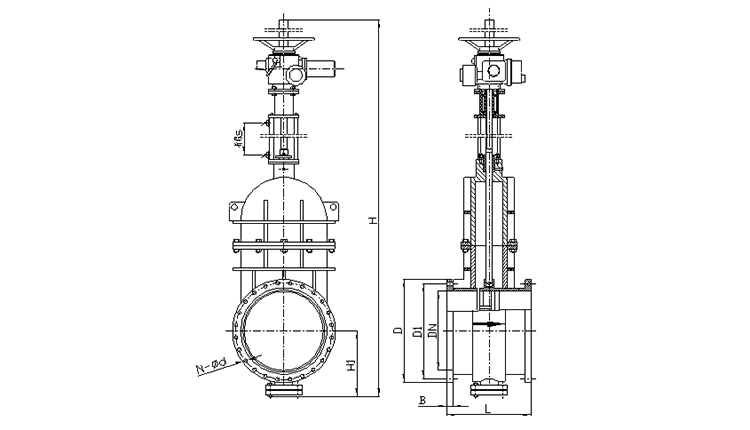

Отсечной клапан с электроприводом типа ZR941W—2(4)
Технические параметры
| Номинальное давление /NP |
0.2 MПa |
0.4 MПa |
Давление испытания на прочность
|
0.3 MПa |
0.6 MПa |
Рабочая температура
|
≤400 ℃ |
| Скорость потока |
＜20m /s |
| Рабочая среда |
Воздух, газ, дым и т.д. |
| Фланцы |
в соответствии со стандартом GB/T9119 |
Степень утечки
|
150XDN |
Основные размеры / единица:(mm)
| DN |
D |
D1 |
L |
B |
H |
H1 |
N- φd |
Электрическое устройство |
Мощность (KW) |
Масса (кг) |
| 150 |
265 |
225 |
300 |
22 |
1350 |
190 |
8-17.5 |
ZA20-36 |
0.75 |
200 |
| 200 |
320 |
280 |
300 |
22 |
1410 |
220 |
8-17.5 |
ZA20-36 |
0.74 |
225 |
| 250 |
375 |
335 |
340 |
25 |
1630 |
250 |
12-17.5 |
ZA30-36 |
1.1 |
250 |
| 300 |
440 |
395 |
340 |
25 |
1790 |
270 |
12-22 |
ZA30-36 |
1.1 |
275 |
| 350 |
490 |
445 |
400 |
28 |
2050 |
300 |
12-22 |
ZA30-36 |
1.1 |
325 |
| 400 |
540 |
495 |
400 |
28 |
2260 |
330 |
16-22 |
ZA30-36 |
1.1 |
360 |
