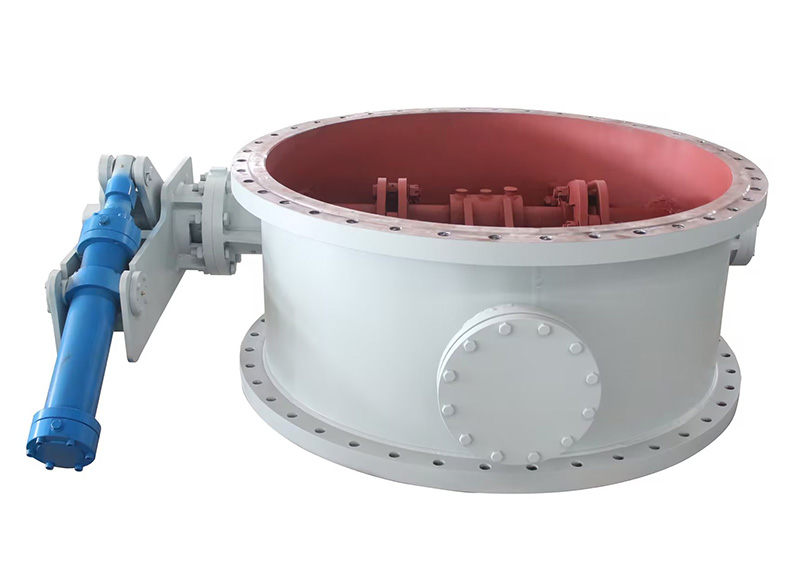

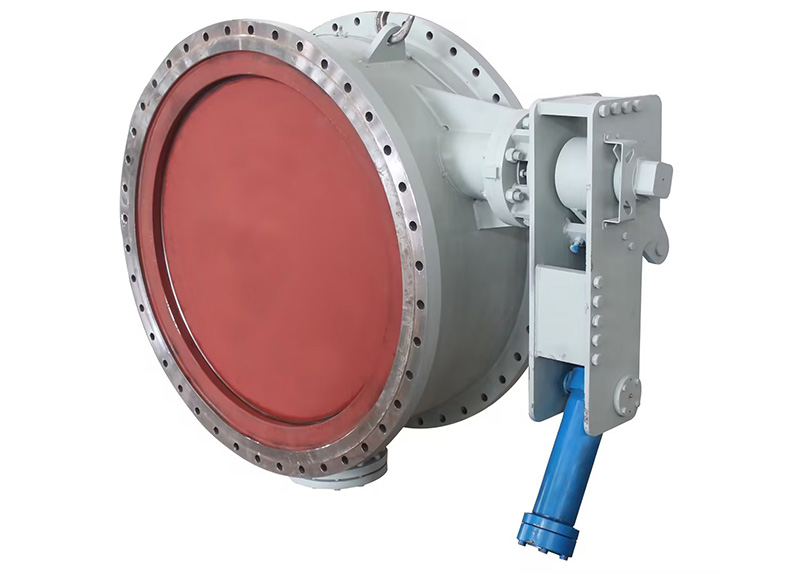

Трехрычажный клапан представляет собой инновационный и качественно спроектированный гидравлический клапан, характеризующийся рациональной конструкцией, малым весом, низким крутящим моментом при открывании и закрывании, а также надежной и гибкой работой. Этот клапан является стабильным и надежным устройством для перекрытия воздушного потока, эффективно регулируя поток и давление газов, включая воздух, угольный газ и дым в трубопроводах.

Общие сведения

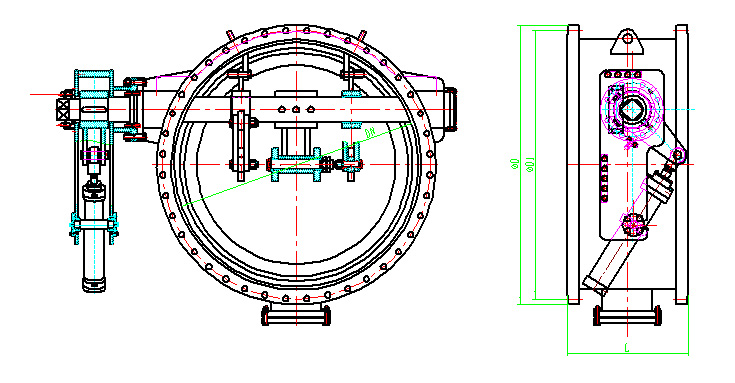

1. Трехрычажный клапан, изготовленный из сварных стальных пластин, отличается малым весом, простотой эксплуатации и технического обслуживания. 2. 3-рычажный клапан оснащен внешним приводным шатуном с четырехзвенным механизмом, приводимым в движение штоком клапана, что позволяет клапанной пластине перемещаться по заданной траектории для открывания и закрывания.
3. Во время первоначального открытия и закрытия клапана клапанная пластина совершает поступательное движение, что предотвращает любую форму сдвигового сжатия или трения о седло клапана, обеспечивая безопасность, надежность и длительный срок эксплуатации.
4. Уплотнение седла клапана расположено в вертикальной плоскости, предотвращая любое повреждение уплотнительной поверхности, вызванное твердыми частицами в трубопроводе во время переключения, что обеспечивает надежную работу клапана.
5. Клапан оснащен подшипниками на обоих концах вала, обеспечивающими плавное перемещение без заедания или сопротивления в рабочих условиях.
6. Во время открытия максимальная разница давлений с обеих сторон клапана ограничена, чтобы предотвратить воздействие на механизм перемещения потока воздуха с перепадом высокого давления.

Технические характеристики
Среда: угольный газ, воздух, дым и другие газы
Номинальное давление: 0,6 МПа
Рабочая температура: ≤450℃
Степень утечки: соответствует EN12266-2, класс B
Допустимый перепад давления во время работы: ≤0,02 МПа
Угол поворота: 90°
Время переключения: ≤20 с
