Применения

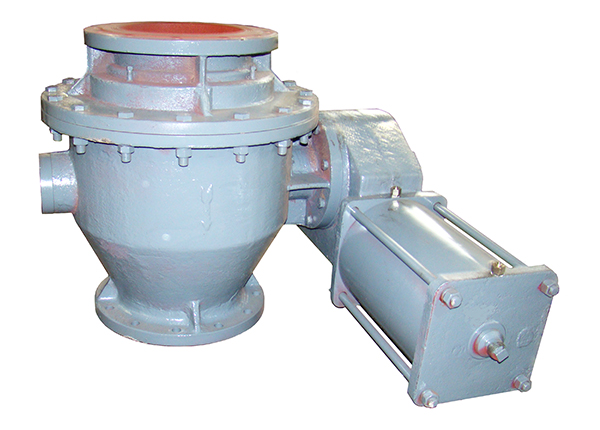

Шаровой кран с пневмоприводом подходит для подачи газоносной пыли, угольной пыли, цементов и других сухих материалов и выравнивания давления. Допускается дистанционное управление.

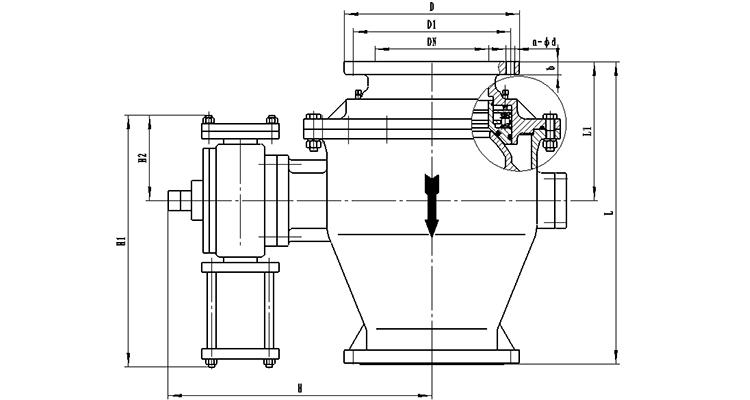

| DN | L | L1 | D | D1 | H | H1 | H2 | b | n -φd | Масса(кг) |
| 200 | 500 | 250 | 320 | 280 | 653 | 900 | 630 | 26 | 8 -φ17.5 | 350 |
| 250 | 600 | 300 | 375 | 335 | 692 | 900 | 630 | 26 | 12 -φ17.5 | 450 |
| 300 | 700 | 350 | 440 | 395 | 730 | 900 | 630 | 28 | 12 -φ22 | 600 |
| 350 | 800 | 400 | 490 | 445 | 753 | 900 | 630 | 28 | 12 -φ22 | 750 |
| 400 | 900 | 450 | 540 | 495 | 780 | 900 | 630 | 28 | 16 -φ22 | 840 |
Конструктивные особенности
1.Шаровой кран выполняет открытие и закрытие с помощью исполнительного механизма пневматического устройства. Положение открытия и закрытия шарового крана управляется индикатором, но также допускается сигнальное показание через путевой выключатель или бесконтактный выключатель.
2.Допускается дистанционное управление как одним пультом, так и многими пультами. Кроме того, вы также можете ввести сигнал в компьютер для управления программой. При ненормальных обстоятельствах можно вручную управлять.
3.Данный клапан применяется гидравлическим приводом, требует 0.4MПa—0.6 MПa давления воздуха.
4.При монтаже направление потока среды должно соответствовать стрелке на корпусе.
