Применения
Эта задвижка листовая с пневмоприводом представляет собой устройство абсолютного отключения для отравляющего, вредного, легковоспламеняющегося газопровода в металлургическом, химическом, природоохранном и других отраслях.

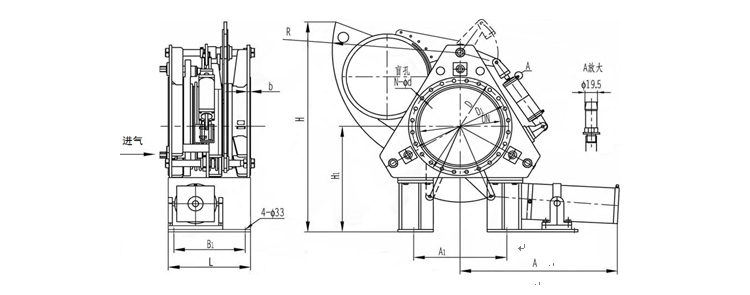

| DN | L | B1 | A | A1 | D | D1 | H | H1 | R | N- φd | b | Масса(кг ) |
| 450 | 382 | 310 | - | 420 | 595 | 550 | 1060 | 440 | 747 | 16- φ22 | 20 | 620 |
| 500 | 382 | 310 | - | 420 | 645 | 600 | 1155 | 460 | 716 | 20- φ22 | 20 | 685 |
| 600 | 600 | 520 | 1148 | 680 | 755 | 705 | 1620 | 870 | 928 | 20- φ26 | 25 | 1600 |
| 700 | 600 | 520 | 1148 | 780 | 860 | 810 | 1820 | 860 | 1030 | 24- φ26 | 25 | 1800 |
| 800 | 800 | 600 | 1135 | 950 | 975 | 920 | 2285 | 950 | 1172 | 24- φ30 | 35 | 2550 |
Технические особенности
1.Задвижка листовая с пневмоприводом в основном состоит из корпуса, плиты, штока, шестерни, зубчатого колеса, уплотнительного кольца и седла. Корпус закреплён на седле, тем самым образуется жёсткая конструкция.
2.На клапане оснащены зажимной цилиндр и откидной цилиндр: зажимной цилиндр занимается отпуском и замом, а откидной цилиндр - поворот клапана. Резиновая уплотнительная кольцо, встроенное в плиту, имеет хорошую герметичность и удобно для замены.
3.Допускается дистанционное управление как одним пультом, так и многими пультами. При ненормальных обстоятельствах можно вручную управлять.
4.Материал компенсатора, указанный клиентанами, зависит от ситуаций использования клиентов, при неуказании в качестве материала используется 316L.
