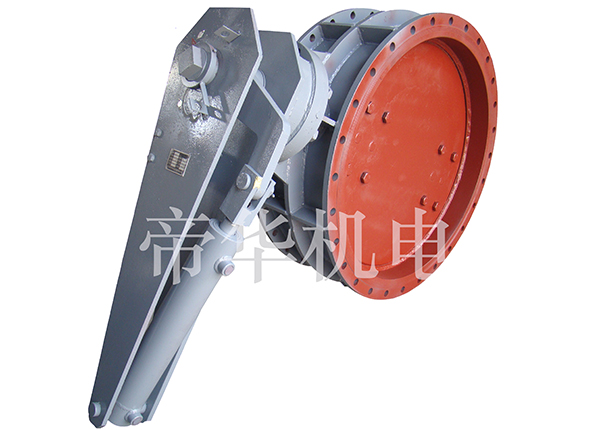

Применения
1.В системе металлургии этот 3-х эксцентриковый дисковый затвор с гидравлическим приводом главным образом применяется для воздухонагреватели доменной печи, используется как отсечной клапан не только для газа и воздуха, клапана холодного дутья, клапана главного дымохода, системы рекуперации отработанного тепла, но и для газа, дыма, и узла спекания в сталеплавильной системе и вентиляционном трубопроводе.
2.Этот эксцентриковый дисковый затвор применяется также как отсечной клапан для газа, дыма и вентиляционного трубопровода в цементной промышленности и электрической промышленности.
Главные материалы
| Наименование |
Корпус |
Плита |
Штак |
| Материал |
Литая сталь, углеродистая сталь |
Литая сталь, никель-хромовое покрытие |
Высококачественная углеродистая сталь |
Основные параметры
| Давление испытания на уплотнение |
0.275MПa |
| Давление испытания на прочность |
0.375MПa |
| Рабочая температура |
≤450℃ |
| Рабочая среда |
Воздух, газ, пылесодержающий газ и т.д. |
| Уровень утечки |
В норме/ Standard GB/T13927 |
Параметрв гидравлического устройства /единица: (mm)
| DN |
Размер порта |
Давление в цилиндре |
| 2600 |
M18x1.5 |
8MPa |
| 2800 |
M18x1.5 |
| 3000 |
M18x1.5 |
| 3200 |
M18x1.5 |
| 3400 |
M18x1.5 |
| 3600 |
M18x1.5 |
| 3800 |
M18x1.5 |

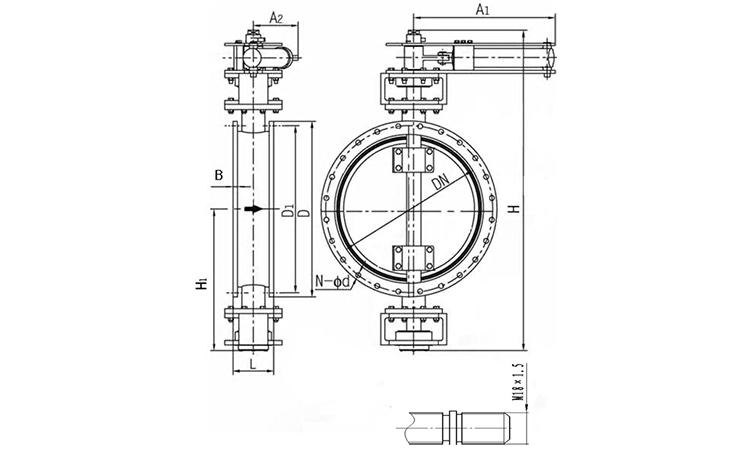

Основные размеры /единица: (mm)
| DN |
D |
D1 |
L |
B |
H |
H1 |
A1 |
A2 |
N-d |
Масса (кг) |
| 200 |
320 |
280 |
152 |
14 |
740 |
210 |
680 |
175 |
8-17.5 |
180 |
| 250 |
375 |
335 |
165 |
14 |
805 |
230 |
680 |
175 |
12-17.5 |
220 |
| 300 |
440 |
395 |
178 |
14 |
850 |
270 |
680 |
175 |
12-22 |
300 |
| 350 |
490 |
445 |
190 |
14 |
1000 |
295 |
680 |
175 |
12-22 |
340 |
| 400 |
540 |
495 |
216 |
16 |
1094 |
327 |
710 |
170 |
16-22 |
430 |
| 450 |
595 |
550 |
222 |
18 |
1148 |
354 |
710 |
170 |
16-22 |
520 |
| 500 |
645 |
600 |
229 |
24 |
1198 |
380 |
710 |
170 |
20-22 |
600 |
| 600 |
755 |
705 |
267 |
24 |
1302 |
431 |
710 |
170 |
20-26 |
670 |
| 700 |
860 |
810 |
292 |
24 |
1614 |
675 |
865 |
308 |
24-26 |
880 |
| 800 |
975 |
920 |
318 |
24 |
1722 |
729 |
865 |
308 |
24-30 |
1050 |
| 900 |
1075 |
1020 |
330 |
27 |
1825 |
835 |
865 |
308 |
24-30 |
1180 |
| 1000 |
1175 |
1120 |
410 |
32 |
2005 |
880 |
865 |
308 |
28-30 |
1320 |
| 1100 |
1275 |
1220 |
410 |
32 |
2105 |
930 |
865 |
308 |
28-30 |
1540 |
| 1200 |
1405 |
1320 |
470 |
32 |
2205 |
980 |
865 |
308 |
32-30 |
1780 |
