Задвижка листовая с электроприводом

Применения

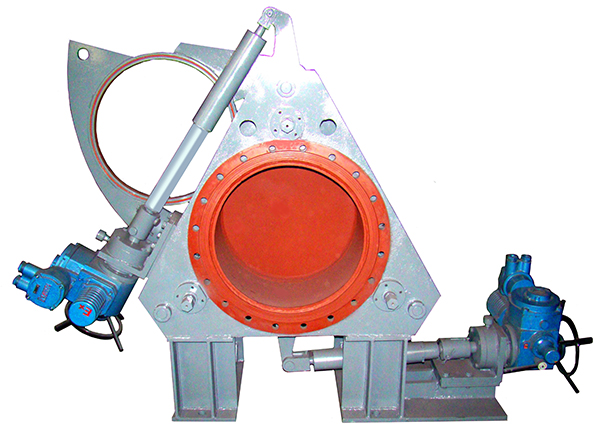

Задвижка листовая с электроприводом типа F943X-2.5 представляет собой устройство абсолютного отключения для отравляющего, вредного, легковоспламеняющегося газопровода в металлургическом, химическом, природоохранном и других отраслях.

Принцип работы
1.Задвижка листовая с электроприводом применяет взрывозащищённый электропривод, в случае необходимости на месте, допускается установить звёздочку на электроприводе, через натяжную цепь осуществляется ручное управление на расстоянии, безопаснои надёжно. (клиентам необходимо попросить)
2.Материал компенсатора, указанный клиентанами, зависит от ситуаций использования клиентов, при неуказании в качестве материала используется 316L.

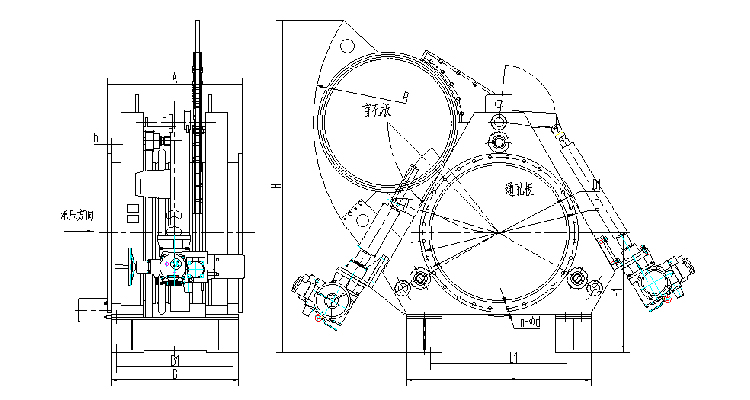

Основные размеры / единица: mm

DN	D	D1	n- φd	H1	A	B	B1	L	L1	H	R	b	Масса (кг)
600	775	705	20-26	870	600	600	520	830	680	1680	928	22	1600
700	860	810	24-26	860	750	700	620	880	780	1820	1030	22	1800
800	975	920	24-30	950	800	800	700	1135	1030	2285	1172	22	2550
900	1075	1020	24-30	985	800	800	700	1135	1030	2460	1298	22	2900
1000	1175	1120	28-30	880	1000	940	860	1360	1010	3462	1424	26	3350
1100	1275	1220	28-30	930	1000	940	860	1485	1135	2767	1512	26	3400
1200	1375	1320	32-30	980	1000	940	860	1605	1255	2924	1642	26	3700
1300	1475	1420	32-30	1030	1000	940	860	1730	1380	3050	1724	26	3900
1400	1575	1520	36-30	1100	1000	1000	940	1850	1450	3221	1843	26	4300
1500	1690	1630	36-30	1150	1000	1000	940	2015	1615	3254	1952	26	5000
1600	1790	1730	40-30	1200	1000	1000	940	2190	1790	3471	2080	26	5700

Конструктивные особенности
Задвижка листовая с электроприводом в основном состоит из корпуса, плиты, гайки с левой и правой резьбой штока, винта, седла, иллюминации и т.д.

1. Данный клапан (три корпуса: передний, средний и задний) применяет полностью сварную конструкцию, характеризуется хорошей жёсткостью и лёгким весом, через шток болта прикрепляются к седле, тем самым образуется жёсткая конструкция.
2. Между передним и средним корпусами оснащён компенсатор из нержавеющей стали, чтобы добиться отпуска и зажима между корпусами клапана, гайки с левой и правой резьбой штока соединены вместе с передним и средним корпусами клапана для того, чтобы достичь одностороннее сжатие (разделение) среднего корпуса на задний корпус клапана и плиту.
3. Зажим и разделение клапана осуществляются через вращения винта с зубчатым венцом посредством электропривода.
