Применения
Атмосферный клапан в основном применяется для выпуска доменной печи металлургической промышленности, играет роль в защите колошниковых устройств, а также предназначен для металлургических заводов, электростанций, цемзаводов, химзаводов, металлургий, угольных шахт, бумажных фабрик и других промышленных и горнодобывающих предприятий.
Основные параметры
Номинальное давление: 0.25 МПа
Давление испытания на уплотнение: 0.275 МПа
Давление испытания на прочность: 0.375 МПа
Рабочая температура: ≤500 ℃
Рабочая среда: воздух, пылесодержащий газ, газ
Основные детали
Материал для седла и крышки клапана: стальная отливка, наплавка уплотнительных поверхностей ZD5Mo
Материал для корпуса клапана и рычага: сварные изделия
| Номинальный диаметр(mm) | Диаметр цилиндра (mm) | Движение цилиндра(mm) | Рабочее давление (МПа) | Размер порта |
| 250 ～400 | 80 | 320 | 8 | M27 X 2 |
| 500 ～700 | 100 | 420 | 8 | M33 X 2 |
| 800 ～1000 | 160 | 690 | 12 | M42 X 2 |

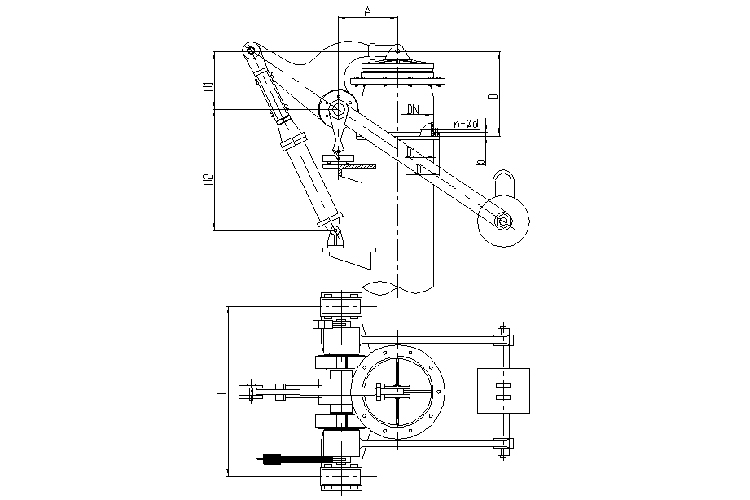

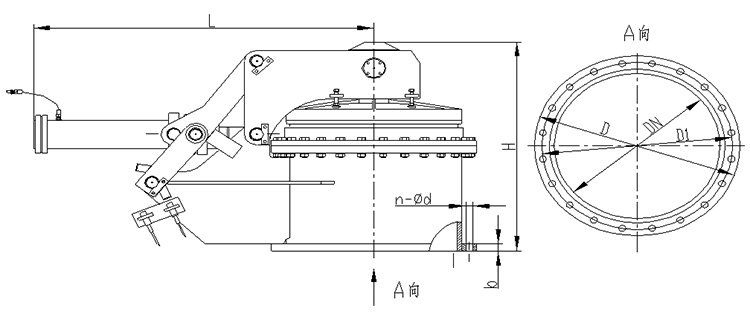

СНОВНЫЕ РАЗМЕРЫ /единица: (mm)| DN | D | D1 | b | H | L | n- φd | масса(кг) |
| 250 | 375 | 335 | 25 | 620 | 640 | 12-18 | 1010 |
| 300 | 440 | 395 | 25 | 640 | 760 | 12-22 | 1175 |
| 400 | 540 | 495 | 30 | 705 | 970 | 16-22 | 1400 |
| 500 | 645 | 600 | 30 | 810 | 1240 | 20-22 | 1560 |
| 600 | 755 | 705 | 35 | 870 | 1210 | 20-26 | 1795 |
| 700 | 860 | 810 | 35 | 920 | 1810 | 24-26 | 1960 |
| 800 | 975 | 920 | 40 | 1430 | 1940 | 24-30 | 2095 |
| 1000 | 1175 | 1120 | 50 | 1430 | 2060 | 28-30 | 2510 |
Технические особенности
1. Атмосферный клапан представляет собой атмосферный клапан с рычагом на 90 градусов наклона, состоит из корпуса, крышки и рычажного выключатели.
2. Для уплотнения используется силастик вместе со сплавом. Наплавка твёрдых уплотнительных поверхностей составляет ZD5Mo, мягкое уплотнение выполняется из силастика. Клапаны обладают хорошей герметичностью. При твёрдом уплотнении идёт испытание на герметичность клапана, то скорость утечки достигает D степени из стандартна GB / T13927.
3. На крышке клапана оснащена пружина бабочка, посредством которого уплотнительные поверхности крышки и седла клапана соединяются друг с другом, и с определённым давлением.
4. Вместо исходного противовеса предварительное натяжение пружины сделает клапан мелковесным и удобным для монтажа. Пружина расположена на центре крышки, это позволяет крышку без никакого отклона. Таким образом не только эффект уплотнения доменной печи значительно повышается, но и длится продолжительность использования атмосферного клапана.
5. Механизм самоблокировки рычага сделает клапан как нормально работать на трубопроводе, так и удобным для отмены арматуры.
